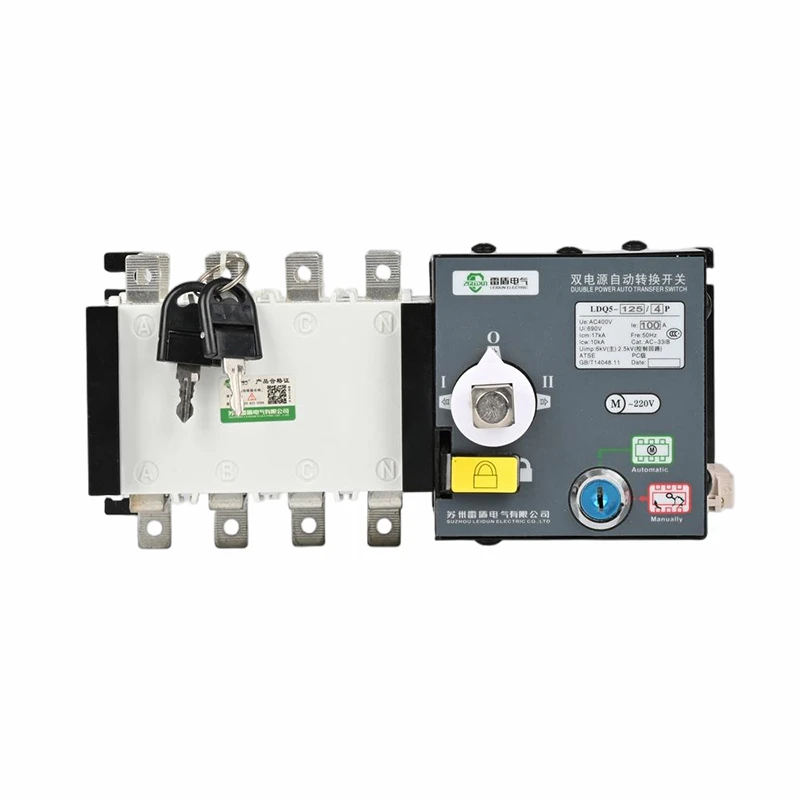

Geïsoleerde automatische omschakelaar

De automatische omschakelaar met dubbel vermogen van het isolatietype integreert schakel- en besturingslogica om belastingen over te dragen tussen gewone stroom en stand-bystroom. Het combineert spanningsdetectie, frequentiedetectie, elektrische en mechanische vergrendeling, automatische bediening, elektrische bediening op afstand en handmatige noodbediening in één apparaat.

Als geïsoleerde automatische omschakelaar is hij geschikt voor AC 50Hz-systemen met een nominale spanning van AC400V en een werkspanning van 220V in distributie- of generatornetwerken. Het kan worden gebruikt voor overdracht van nutsvoorzieningen-naar-nutsvoorzieningen, overdracht van nutsvoorzieningen-naar-generatoren en isolatie van circuits of lijnen die niet vaak worden aangesloten en losgekoppeld.

• Geïntegreerd ATS-ontwerp: combineert belastingschakeling, besturingslogica, spanningsdetectie en mechanische vergrendeling zonder een extra controller.
• Isolatieschakelaarstructuur: Biedt veilige en betrouwbare overdracht met onafhankelijke schakelcomponenten en mechanische vergrendelingsondersteuning.
• Prestaties van PC-klasse: Ontworpen als een automatische overdrachtsoplossing van het lastschakelaartype voor normale en stand-by voedingssystemen.
• Meerdere bedieningsmodi: ondersteunt automatische bediening, elektrische afstandsbediening, handmatige noodbediening en niet-verbonden-positiebediening.
• Brede stroomdekking: Productstroomopties dekken 20A tot 3200A, met framegroottes van 100A tot 3200A.
• Flexibele poolselectie: Verkrijgbaar in 3P- en 4P-configuraties voor verschillende distributievereisten.
• Betrouwbaar overdrachtsgedrag: de motor-aangedreven structuur van de belastingsisolatieschakelaar ondersteunt een soepele, stabiele en- lage impactoverdracht.

Deze automatische omschakelaar is ontworpen voor kritische distributiesystemen waarbij verlies van de stroomvoorziening moet worden vermeden of verminderd.

• Ziekenhuizen, banken en hoge-gebouwen
• Industriële en commerciële distributiesystemen
• Hulpprogramma-om-back-upstroomsystemen te genereren
• Hoofd- en stand-by stroomverdeelkasten
• Automatiseringssystemen die een betrouwbare energieoverdracht vereisen
• Circuits die isolatie vereisen tijdens onregelmatig schakelen of onderhoud

• De bedieningshendel wordt gebruikt voor handmatige bediening en mag alleen worden gebruikt nadat het elektrische slot is gesloten.
• Het elektrische sleutelslot regelt de voeding van het interne circuit en bepaalt of automatische, externe of handmatige bediening beschikbaar is.
• Het mechanische hangslotmechanisme wordt gebruikt voor onderhoud; wanneer de schakelaar in de 0-positie staat, helpt dit onbedoelde bediening te voorkomen.
• De indicator toont drie schakelaarstanden: I, 0 en II.
• Bedradingsmodi omvatten economische bedrading onder 100A, passief signaal plus actieve terminalverbinding, volledig automatische modi, generatorsignaaluitgang, handmatige bediening op afstand en bedrading van de controller.

Wanneer u een model selecteert, bevestig dan de nominale stroom, framegrootte, poolnummer, stuurspanning, brontype, bedradingsmodus, vereiste generatorsignaal, installatieafmetingen en of afstandsbediening of volledig automatische bediening vereist is. Controleer bij distributiesystemen met hoge- stroom de vereisten voor installatieruimte en terminalaansluiting voordat u bestelt.
